Ďalšie parametre

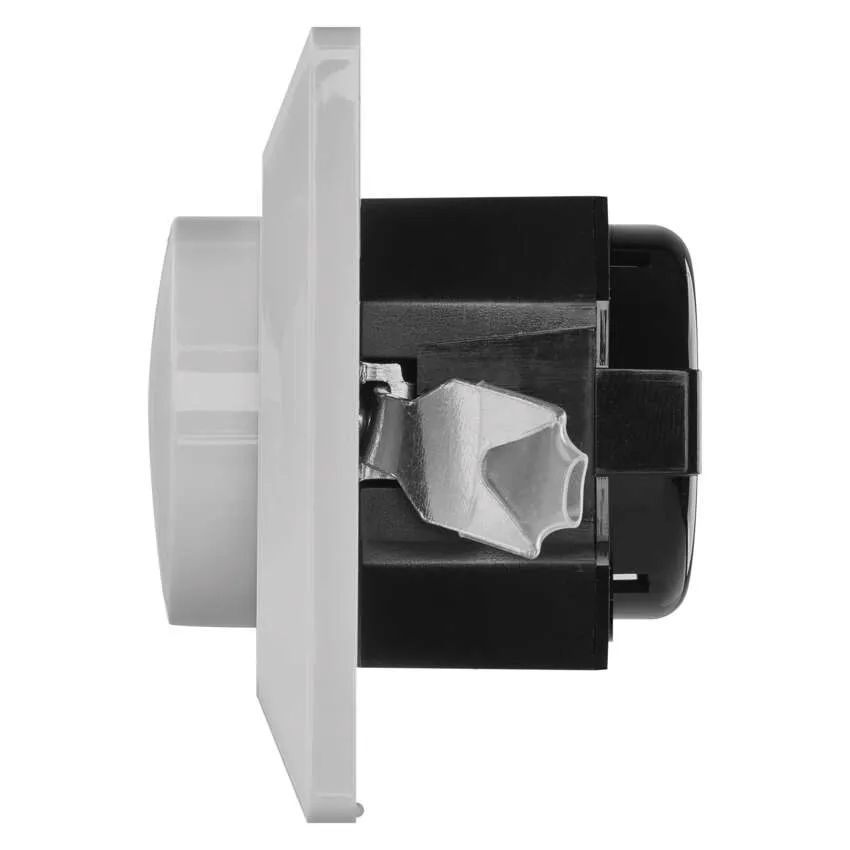

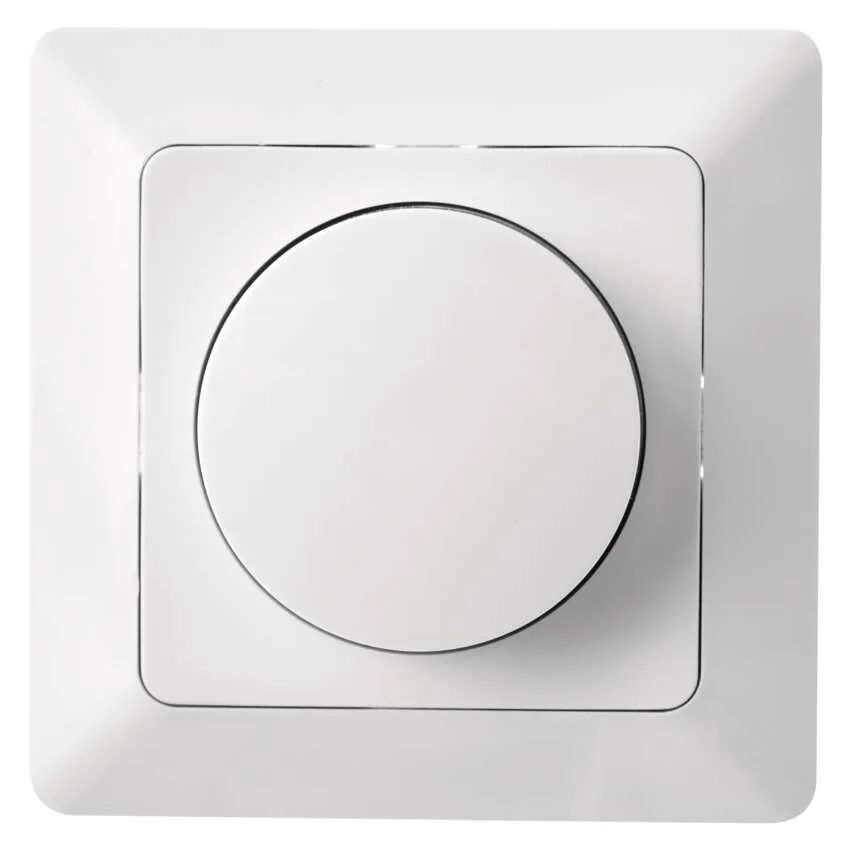

| prevedenie |
otočné ovládanie a tlačidlové spínanie |
| design |
7-110 W / VA vákuové a halogénové žiarovky na 230V ~, stmievateľné kompaktné žiarivky. 3-60 W/VA pre stmievateľné LED |
| typ |
230 V~, 50 Hz |

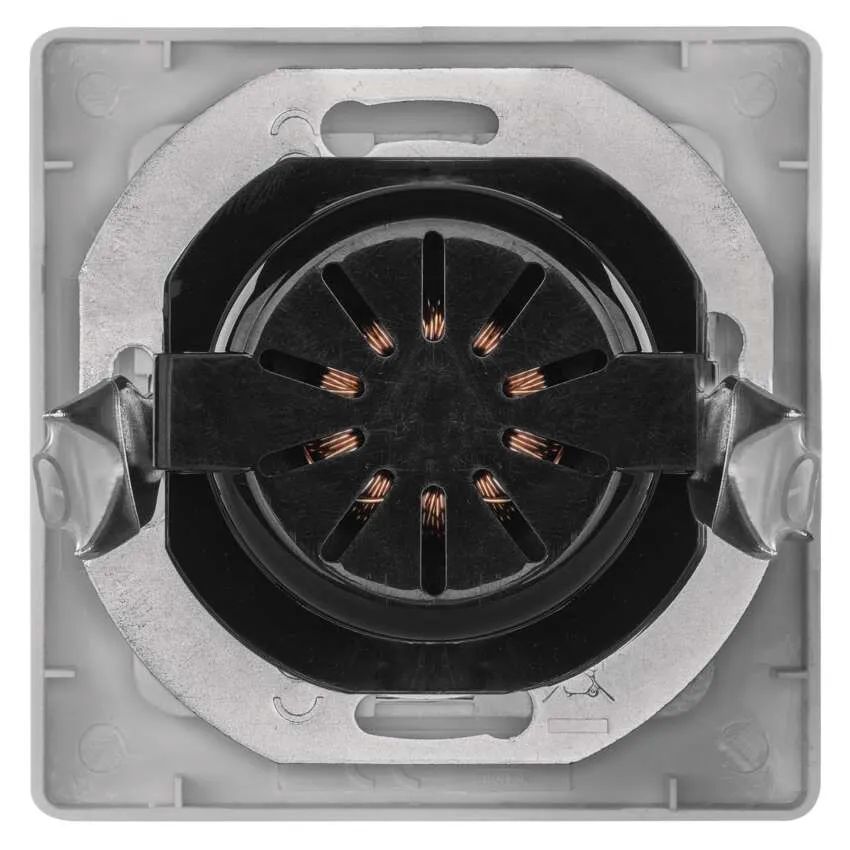

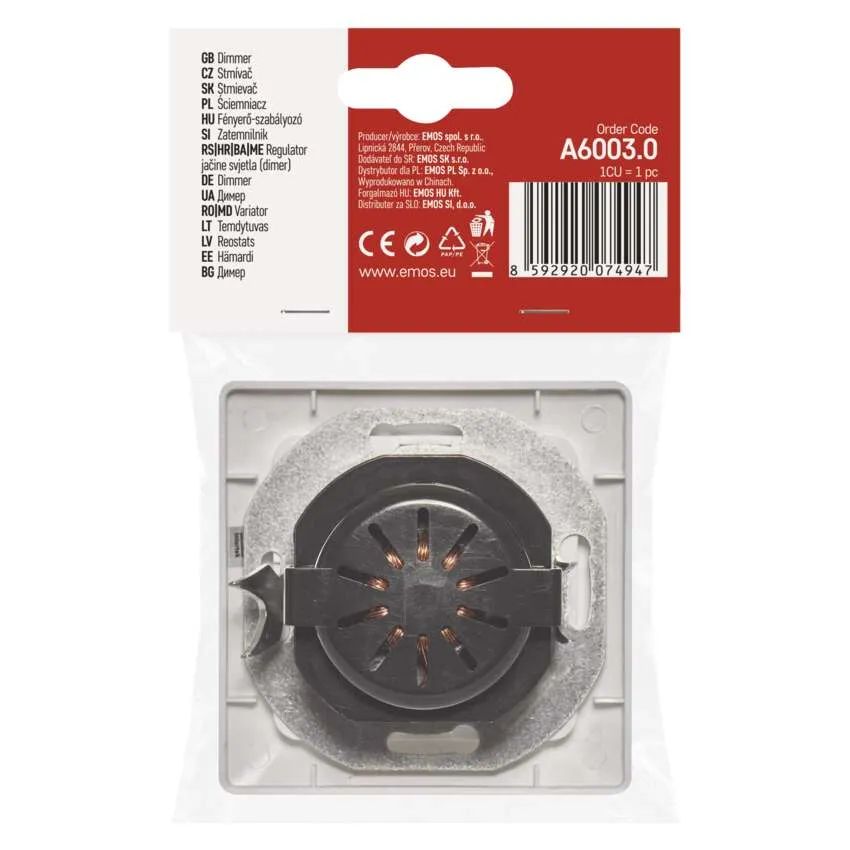

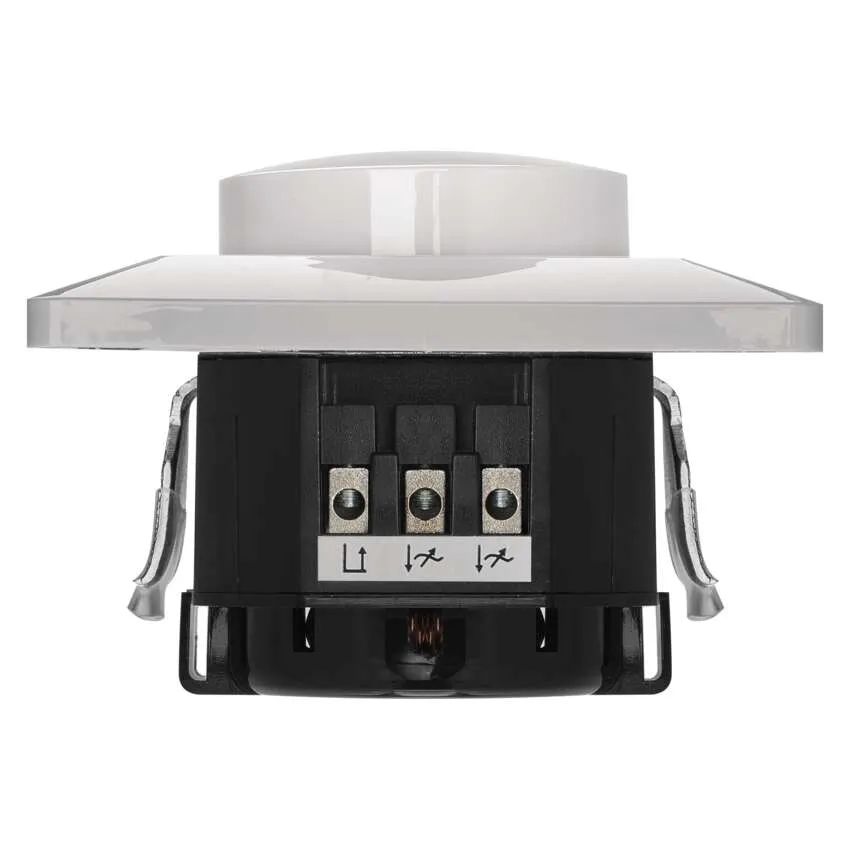

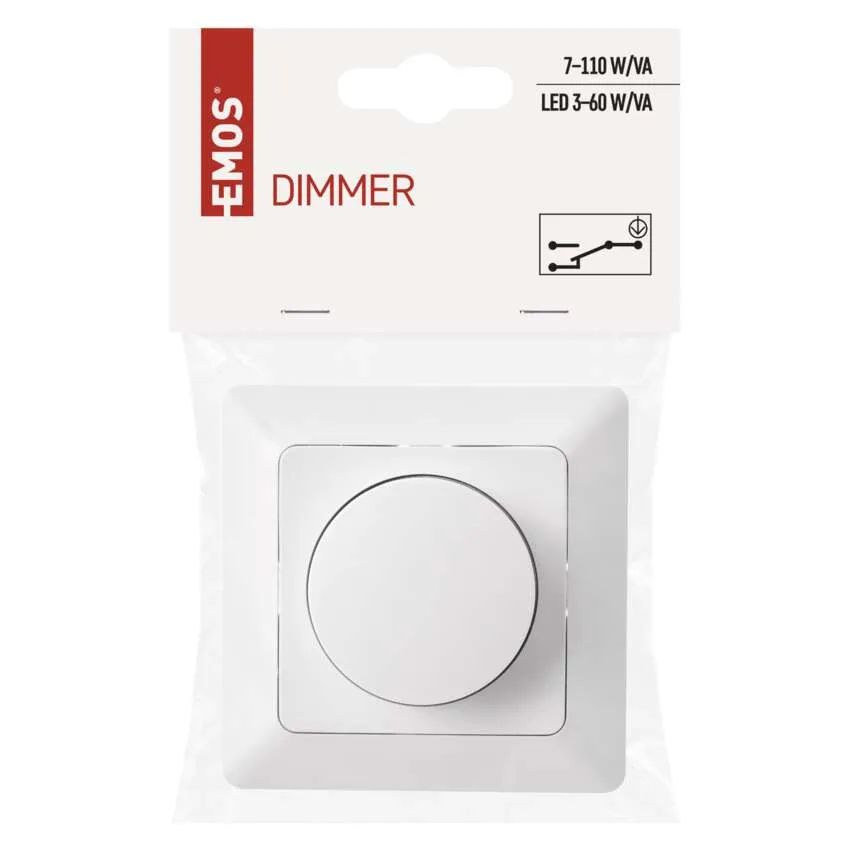

| predajný obal |
1 ks, blister |
Návod na montáž a použitie
Bezpečnostné pokyny Práce na elektrickej sieti 230 V AC smú vykonávať len osoby s príslušnou elektrotechnickou kvalifikáciou. Pred začatím práce na osvetľovacom telese je nutné vypnúť predradené istenie. Všetky práce je potrebné vykonávať len, keď je prívod napätia zo siete odpojený. Nedodržiavanie týchto montážnych pokynov môže viesť k poškodeniu zariadenia, požiaru či iným rizikám. Otváraním či zasahovaním do zariadenia prepadá záruka. Dodržiavanie pokynov uvedených v tomto návode na použitie je súčasťou záručných podmienok. DÔLEŽITÉ: „Tento stmievač je treba chrániť 6 A až maximálne 10 A miniatúrnym ističom, ktorý sa používa špecificky s týmto stmievačom. “ Technické údaje Menovité napätie: 230 V~50 Hz Stmievač s reguláciou v nábežnej hrane Typy záťaže: Stmievateľné LED svietidlá: 3~60 VA Žiarovky pre malé napätie s elektronickým predradníkom: 7~110 W/VA Bežné žiarovky: 7~110 W/VA Halogénové žiarovky: 7~110 W/VA Vypínač: tlačidlový/schodiskový Poistka: F1AH250V Po aktivácii tepelnej poistky je zariadenie z bezpečnostných dôvodov trvalo vyradené z prevádzky! Zníženie maximálnej záťaže, pre ktorú je stmievač určený, závisí na okolitej teplote. Stmievač sa pri prevádzke zahrieva, keďže sa malá časť spínanej záťaže premieňa na teplo. Uvedený menovitý výkon platí len vtedy, keď je stmievač zabudovaný do masívnej tehlovej steny. Ak je stmievač nainštalovaný v stene postavenej z pórobetónu, dreva, sadrokartónu či v puzdre inštalovanom na povrchu steny, maximálnu spínanú záťaž je potrebné znížiť najmenej o 20%. Zníženie záťaže je tiež nutné, ak je kombinovane nainštalovaných niekoľko stmievačov alebo ak sa zariadenie zahrieva vplyvom iných zdrojov tepla. POZNÁMKA: Odporúčame používať žiarovky vyrobené renomovanými výrobcami. Funkcie a použitie Stmievač slúži k regulovaniu jasu stmievateľných svetelných zdrojov (pozri typy záťaže). Prístroj nie je vhodný pre priame stmievanie LED pásikov, panelov, čipov a podobných svetelných zdrojov, pokiaľ výrobcom nie sú určené k regulácii. Stmievač sa ovláda stlačením a otočením tlačidla. Stlačenie tlačidla: aktivácia stmievanie. Stmievač je navrhnutý pre inštaláciu na elektroinštalačné krabice (odporúčaná minimálna hĺbka je 40 mm). Montáž POZOR! Pred začatím inštalácie odpojte napájacie napätie! Nesprávna inštalácia môže viesť k ohrozeniu života alebo k poškodeniu elektrického zariadenia; môže tiež dôjsť k vážnym škodám, napr. v dôsledku požiaru. Ak sa použije transformátor, je potrebné ho na primárnej strane istiť podľa údajov výrobcu, a to samostatne alebo tepelnou poistkou. Postup montáže (viď obr. 1) 1. Vypnite prívod napájania 2. Odstráňte otočný gombík (1) tým, že ho otočíte za hranicu dorazu 3. Odstráňte maticu (2) 4. Odstráňte kryt (3) 5. Pripojte zariadenie v súlade so schémou zapojenia; prierez vodiča: 0,75~1,5 mm² 6. Zariadenie upevnite do elektroinštalačnej krabice pomocou skrutiek. 7. Vráťte kryt späť na miesto 8. Zapnite prívod napájania Schéma zapojenia (viď obr. 2) A) Schodišťový obvod Nie je možné pripojiť do schodiskového obvodu s 2 stmievačmi B) Spínací obvod (zapnuté/vypnuté) 1 – Schodišťový vypínač 2 – Stmievač 3 – Nastavenie jasu/meniča Nastavenie základného jasu (viď obr. 3) Pre nastavenie základného jasu otočte gombíkom až k ľavému dorazu (najnižší jas). Potom skrutkovačom nastavte na potenciometri požadovaný základný jas, pri ktorom je správanie LED ešte spoľahlivé (LED neblikajú, pri vypnutí a opätovnom zapnutí sa LED vždy rozsvietia a pod.). V prípade poruchy Ak stmievač prestane fungovať, skontrolujte pripojená svietidlá či poistky nainštalované v stmievači. Ak je potrebné vymeniť poistku, nahraďte iba poistkami rovnakého typu a výkonu. Nevyhadzujte elektrické spotrebiče ako netriedený komunálny odpad, použite zberné miesta triedeného odpadu. Zariadenie je možné voľne prevádzkovať v EÚ.
